TimberTech SeismoDesigner

Progettazione in capacità hold down | Relazione di calcolo

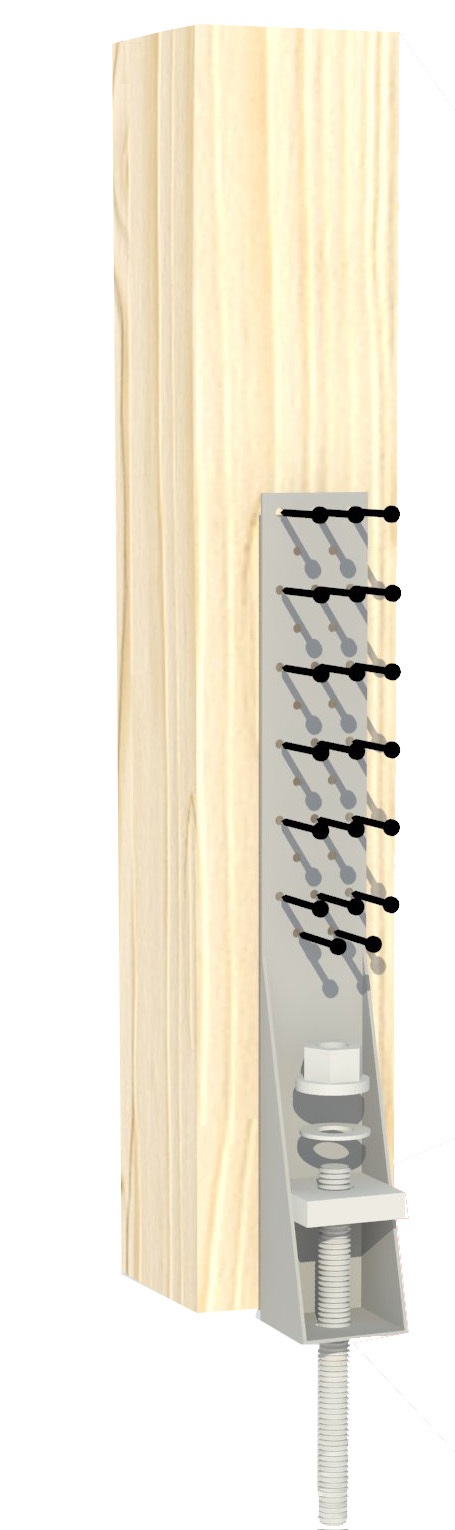

Progettazione in capacità della connessione a trazione tipo hold down utilizzata come vincolo al ribaltamento in strutture a pareti lignee con comportamento dissipativo.

Coefficienti di calcolo

Normativa

Classe di duttilità

Fattore di sovraresistenza

γ_Rd

Fattore di riduzione della resistenza per degrado oligociclico*

K_deg

0.8

Coefficiente correttivo per la durata del carico e l'umidità

K_mod

1.1

Coefficiente parziale di sicurezza*

γ_M

Elementi duttili

Gruppo di connettori

Resistenza caratteristica

F_Rk,c

Resistenza di progetto

F_Rd,c= k_deg×k_mod×F_Rk,c÷ γ_M

F_Rd,c

Sollecitazione di trazione da analisi sismica

T_Ed

Verifica gruppo di connettori

Elementi fragili

Angolare metallico

Resistenza caratteristica

F_Rk,s

Resistenza di progetto

F_Rd,s = F_Rk,s ÷ γ_M

F_Rd,s

Sollecitazione di trazione da capacity design

T_Ed,CD,s = γ_Rd ÷ k_deg × F_Rd,c

T_Ed,CD,s

Verifica angolare metallico

Ancorante per c.a.

Resistenza caratteristica

F_Rk,a

Resistenza di progetto

F_Rd,a = F_Rk,a ÷ γ_M

F_Rd,a

Coefficiente di eccentricità

k_t

Sollecitazione di trazione da capacity design

T_Ed,CD,a = k_t × γ_Rd ÷ k_deg × F_Rd,c

T_Ed,CD,a

Verifica ancorante per c.a.

Attenzione!

Riferimenti normativi

(*) Al paragrafo 7.3.6.1 delle NTC 2018 si afferma che "la resistenza dei materiali può essere ridotta per tener conto del degrado per deformazioni cicliche, giustificandolo sulla base di apposite prove sperimentali. In tal caso, ai coefficienti parziali di sicurezza sui materiali γM si attribuiscono i valori [...] per le situazioni eccezionali".
Con riferimento al caso specifico delle strutture in legno, al paragrafo 7.7.6, si afferma che "per la verifica di strutture progettate in conformità al concetto di comportamento strutturale dissipativo (classe di duttilità CD ”A” o CD ”B”), può considerarsi valido quanto riportato nelle verifiche di resistenza (RES) del § 7.3.6.1. quando siano soddisfatti i requisiti di cui al § 7.7.3 per le zone dissipative (anche sulla base di apposite prove sperimentali) e la resistenza del materiale sia opportunamente ridotta del 20% per tener conto del degrado per deformazioni cicliche."
E’ possibile quindi assumere i coefficienti parziali di sicurezza per le combinazioni eccezionali, tenendo conto in modo esplicito del degrado oligociclico attraverso prove sperimentali o, in mancanza di valutazioni più precise, mediante una riduzione del 20% della resistenza. Questo è possibile poiché, come indicato al paragrafo 7.7.3.1 “le zone considerate dissipative devono essere in grado di deformarsi plasticamente per almeno tre cicli a inversione completa, con un rapporto di duttilità statica pari a 4, per le strutture in CD “B”, e pari a 6, per le strutture in CD “A”, senza che si verifichi una riduzione della loro resistenza maggiore del 20%.” La norma indica le prescrizioni da rispettarsi per garantire che tali disposizioni siano soddisfatte.
